Druckregelung mit Pulsweitenmodulation (PWM)

Die PWM wird bei langsamen Prozessen (Heizungen, Silofüllstände, großen Druckkesseln, Mischanlagen) angewendet. Ebenso bei der Regelung von DC-Motoren.

Prinzip:

Die LOGO!8 Software beinhaltet einen Baustein für die PWM. Es kann dann zur Ansteuerung

ein einfaches 3/2-Wegeventil verwendet werden. Es ist kein Proportionalventil notwendig.

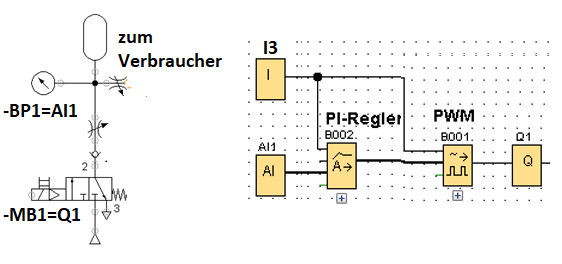

Beispiel für einen Testaufbau mit LOGO-Programm:

















Nach dem PI-Regler könnte man noch den Baustein "AO1" einfügen, dann kann man

die analoge Stellgröße mitlesen. Im Baustein PWM sollte zum Start die Periodendauer "1 Sekunde" eingegeben werden. Je < die Periodendauer desto > die Schaltfrequenz des Q1.

---------------------------------------------------------------------------------------------------------

Über den Deltalogic-OPC-Server und das Programm LOGO_WLAN.Exe kann

der Prozess beobachtet und Parameter mit mobilen Endgeräten eingestellt werden.

Genaue Beschreibung siehe Menü: "Lesen und Steuern<->WLAN.

******************** Ende ************************
