Daten von FluidSIM 5 mit Tablet/Smartphone   <->Daten lesen und Steuern

  Vorgehensweise:

 1  FluidSIM steuert über EasyPort Hardware an.

 2 Die Kommunikation erfolgt über den Festo OPC-Server

    Festo OPC-Server starten und "EasyPort" anwählen.

    (Wenn nicht installiert, dann von "Festo-Didactic" aktuelle Version herunterladen

      und  installieren)

    Wenn analoge Sensoren verwendet werden wie im Bild aktivieren:



  In FluidSIM jeweils die "OPC-Verbindung" einstellen:

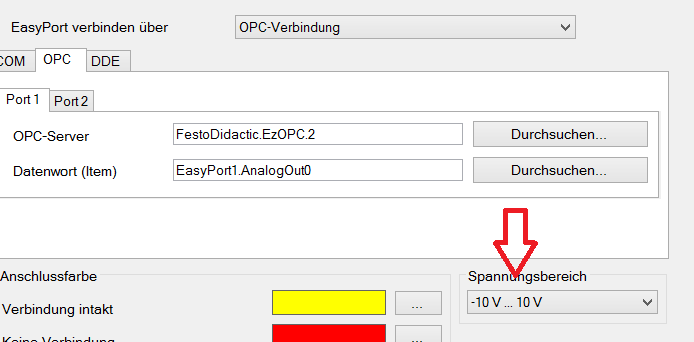

Achtung! Wenn analoge Ausgänge benützt werden, muss bei den Analog-Ausgängen -10V...+10V eingestellt werden (siehe untenstehendes Bild).





  3. FluidSIM starten!



4.Das Kommunikationstool "Festo_OPC.EXE" starten

 Dieses liest vom OPC-Server die  Daten und zeigt diese am Bildschirm an. Zusätzlich werden die Daten als Umgebungsvariable an das WLAN gesendet und können von dort  mit dem App von National Instruments wieder gelesen bzw. gesteuert werden.







 Das Kommunikationstool kann die Ein/Ausgänge auf eine Exceltabelle schreiben (z.B. alle 10 Sekunden einen Datensatz).

Hierzu muss eine leere Excel-Tabelle geöffnet werden und abgespeichert werden, danach wird diese mit dem "OrdnerSymbol" angewählt und mit dem Häckchen gestartet.

Beispieltabelle:

















5. WLAN -Netz

a) PC mit WLAN verbinden

b) Firewall ausschalten

c).PC: über "Ausführen"-> "CMD"->ipconfig die IP-Adresse des

d) Accesspoint (WLAN) auslesen

Wichtig: Erst jetzt die Software "Festo_OPC.Exe starten, weil diese die aktuelle IP-Adresse des PC lesen muss.



6. Mobiles Endgerät (Smartphone, Tablet, iPad)

a) App: "NI Data Dashboard" installieren herunterladen siehe Ordner download!



 b) App aufrufen -> Vorgehensweise siehe Menü "App einrichten"

    Objekt ("Festo_OPC")  und Variable anwählen (Beispiel unten).

*********************


 c) Wenn auf Ausgänge geschrieben werden soll, muss FluidSIM gestoppt werden (man kann nicht von FluidSIM und von den mob. Endgeräten gleichzeitig schreiben)

Auf den Mobilelen Endgeräten mus ein Schalter erstellt werden und mit "WLAN-Schreiben" verbunden werden (Siehe Bild oben), dann können auch Ausgänge beschrieben werden.





















-------------     Wichtige Informationen !!--------------------------------------------
 1. Die FluidSIM  IN/OUT -Modulen  müssen den OPC -Namen = FestoDidactic.EzOPC.2 haben ( ist normalerweise voreingestellt ), nur prüfen.



2. Die Sensorwerte (Faktor /Offset) sind voreingestellt. Diese Daten sind in der Datei "Settings.txt" und können dort geändert werden.



























 --------------------------------------------------------------------

 Software: Festo_OPC.EXE  mit Beispielen

 über  Menü 28 anfordern.  Testversion ist kostenlos!


Beispiele für die Gestaltung einer App mit "NI Data Dashboard":




      -----------------------Beispiel-----------------------------




































  Aktualisiert

  am 26.09.2024

############
